StructureExpert Weld System für Schweißnahtuntersuchungen | Struers.com
StructureExpert Weld ist ein Komplettsystem für die schnelle, genaue materialographische und metallographische Kontrolle und Messung von Schweißnähten, das zeitaufwendige manuelle Prozesse überflüssig macht und Messfehler verhindert, sodass Sie Zeit und Ressourcen sparen.
StructureExpert Weld
Schnell, sicher und zuverlässig mit KI-gestützter Schweißnahtprüfung
StructureExpert Weld – Fakten
Effizienzsteigerung durch KI
Mühelose Positionierung und sofortige Fokussierung
Fundierte Entscheidungen mit Power BI
StructureExpert Weld ist das einzige eigenständige Bildgebungssystem, das für eine schnelle und präzise Kontrolle von Schweißnähten entwickelt wurde. Das invertierte optische System sowie automatische Beleuchtung, Fokussierung und Kalibrierung eliminieren manuelle Schritte und reduzieren Fehler – das spart Zeit, Kosten und Ressourcen.
Ideal für Qualitätskontrolllabore mit hohem Durchsatz: Angetrieben von SewSoft, unserer KI-gestützten Software, die wie ein Spezialist arbeitet und Proben automatisch vorverarbeitet, um Schweißnahtmessungen zu beschleunigen.
Mit anpassbaren Berichten und vollständiger Datenrückverfolgbarkeit optimiert StructureExpert Weld den Workflow von der Inspektion bis zur Dokumentation.

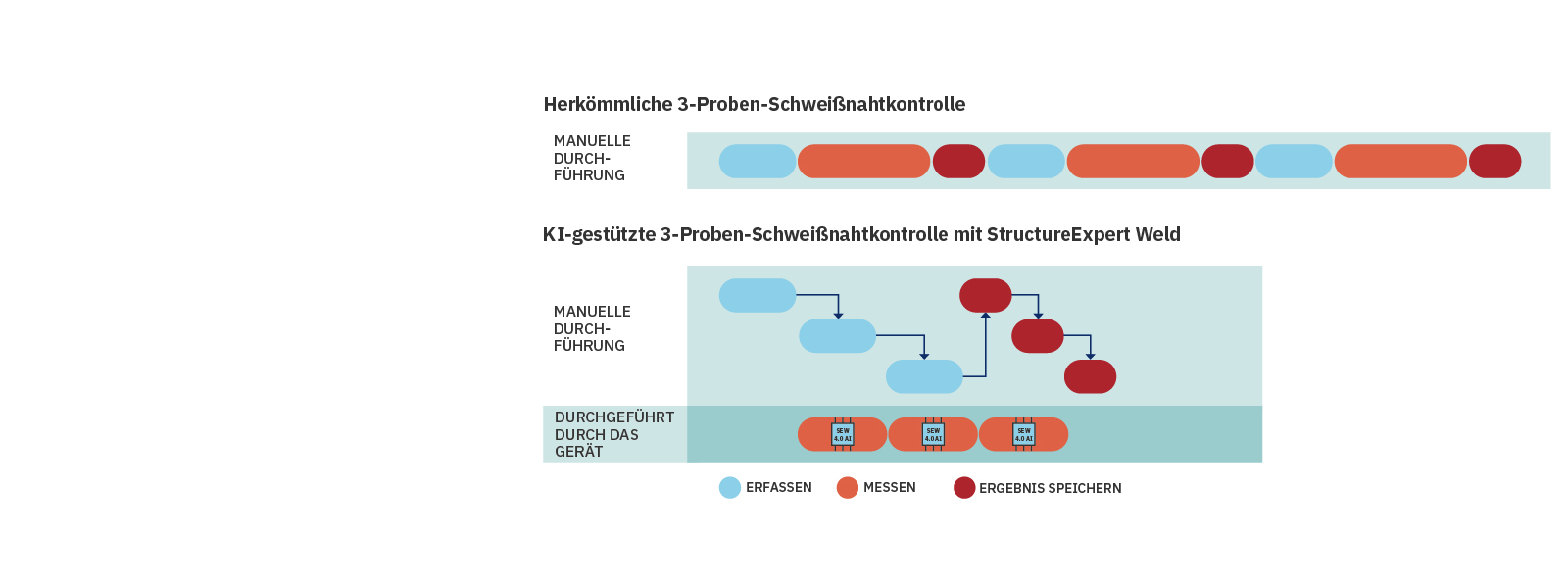

Effizienz in der Schweißnahtprüfung steigern
StructureExpert Weld ist die ideale Lösung für Qualitätslabore mit hohen Prüfvolumina, bei denen Geschwindigkeit, Genauigkeit und Konsistenz entscheidend sind. Dank des fortschrittlichen KI-Moduls in SewSoft agiert das System wie ein Spezialist – automatische Probenvorverarbeitung und beschleunigte Schweißnahtmessungen inklusive.
Schnellere, präzisere Ergebnisse
Die KI-Integration automatisiert Schweißnahtmessungen, reduziert manuelle Fehler und erhöht die Konsistenz. Trainiert mit tausenden praxisnahen Bildern bietet die KI -Flexibilität schnelle, reproduzierbare Ergebnisse. Integrierte Kamerasteuerung, automatische Vergrößerung und Kalibrierung vereinfachen die Einrichtung und machen Schweißnahtmessungen effizienter.
Intelligentere Dokumentation & Rückverfolgbarkeit
Anpassbare Berichtsvorlagen und robustes Daten-Tracking vereinfachen die Dokumentation bei voller Rückverfolgbarkeit. Die nahtlose Power-BI-Integration liefert klare, unternehmensweite Einblicke – zur Steigerung der Qualitätsstandards und Optimierung von Workflows vom Labor bis zum Management.
StructureExpert Weld bietet eine zuverlässige, skalierbare Plattform zur Produktivitätssteigerung, Fehlerreduktion und Optimierung aller Schritte der Schweißnahtprüfung.
Effizienz in der Schweißnahtprüfung steigern
Schnellere, präzisere Ergebnisse
Intelligentere Dokumentation & Rückverfolgbarkeit
Künstliche-Intelligenz-Modul für automatische Messungen
Erweitern Sie die StructureExpert-Weld-Software (SewSoft) um ein leistungsstarkes KI-Modell für präzise, automatische Schweißnahtmessungen – mit höchster Genauigkeit und einfacher Bedienung. Bilder aufnehmen, den Rest übernimmt die KI. Die Messung wird lokal vollständig cloud-unabhängig und datensicher in der Software ausgeführt. Das Tool verkürzt Messzeiten, standardisiert Ergebnisse und eliminiert Bedienereinfluss – ideal für schnelle, zuverlässige Industrie 4.0 Prüfungen.
Zentrale Funktionen für schnelle Messung und Inspektion
StructureExpert Weld ist das einzige eigenständige Bildgebungssystem für präzise, effiziente und kostengünstige Schweißnahtmessung und -Berichterstellung – alles in einer Lösung. Das einzigartige Design gewährleistet Genauigkeit und Kontrolle in der Qualitätssicherung.
Mit dem optionalen KI-Modul in SewSoft werden Messungen noch schneller und zuverlässiger: automatische Erkennung und Messung von Schweißnähten, reduzierte Bedienerabhängigkeit und Wegfall manueller Schritte. Vollständig offline betrieben für maximale Datensicherheit – ideal für hohe Anzahl an Messungen und Industrie-4.0-Integration.
Invertiertes optisches System hält den konstanten Abstand zwischen Probe und Kamera und liefert dauerhaft scharfe Bilder ohne Fokusnachstellung.
Die einzigartige invertierte Optik macht Höhenanpassungen und Kalibrierungen überflüssig. Probe auflegen – integrierte Digitalkamera und motorisiertes Autofokus-Zoomobjektiv wählen automatisch das optimale Sichtfeld.
Integrierte viersegmentige LED-Beleuchtung mit individuell einstellbaren Lichtzonen sorgt für optimale Ausleuchtung, reduziert Blendung und minimiert Reflexionen.
SewSoft ermöglicht die einfache Einrichtung von Schweißnahttemplates mit definierten Merkmalen und Toleranzen. Visuelle Indikatoren (grün/rot) zeigen Ergebnisse sofort. Automatischer Export nach Excel, XML, Power BI oder Q-DAS.
Intuitive Datenstruktur in SewSoft: Organisation nach Bauteilen/Baugruppen mit positionsspezifischen Templates; einfaches Sortieren, Suchen, Analysieren und Langzeit-Trendtracking.
Erweitern Sie SewSoft mit dem KI-Modul zur automatisierten Schweißnahtmessung – für unvergleichliche Geschwindigkeit, Genauigkeit und Konsistenz. Nehmen Sie einfach das Bild auf, den Rest übernimmt die KI – lokal und sicher, ganz ohne Cloud-Abhängigkeit. Für Industrie 4.0 entwickelt, reduziert das Modul Bedienereinfluss und beschleunigt Inspektionen bei minimalem Aufwand.
SewSoft lässt sich nahtlos in Power BI integrieren und verwandelt Prüfdaten in anpassbare Dashboards für Echtzeit-Einblicke. Die Ergebnisse werden als XML-Dateien auf lokalen Laufwerken, im Netzwerk oder auf SharePoint gespeichert und sind sofort für Ihr Team verfügbar. Die gesamte Verarbeitung erfolgt offline und gewährleistet maximale Datensicherheit und volle Kontrolle.
Eine optionale Schutzhaube schirmt das System vor Streulicht und Blendung ab und sorgt langfristig für eine gleichbleibend hohe Bildqualität. Sie kann einfach über das Gerät gelegt oder für den Dauereinsatz fest montiert werden und unterstützt zuverlässige, reproduzierbare Messergebnisse.
Die Glasscheiben sind leicht austauschbar und in Varianten aus gehärtetem Glas oder widerstandsfähigem Saphir erhältlich, um Beschädigungen durch Kratzer vorzubeugen.
Facts
Modelltypen
StructureExpert Weld ist das einzige dedizierte eigenständige Bildgebungssystem für effiziente und präzise Schweißnahtkontrolle. Invertierte Optik, automatische Beleuchtung, Autofokus und integrierte Kalibrierung eliminieren zeitaufwändige manuelle Prozesse und Messfehler – das spart Zeit, Kosten und Ressourcen.
Struers-Geräte entsprechen den Bestimmungen der geltenden internationalen Richtlinien und Normen. Produkte unterliegen kontinuierlicher Weiterentwicklung; Änderungen ohne Vorankündigung vorbehalten.
StructureExpert Weld-6
Optimiert für gängige industrielle Schweißverfahren wie MIG und MAG.
Sichtfeld von 82 mm bis 1,8 mm (~3,2" bis ~0,07"), Vergrößerung 2,5x bis 120x,Pixelgröße bis 1 μm. Kompaktes Design mit integrierter LED-Beleuchtung, Full-HD-1080P-Digitalkamera mit motorisiertem Zoom und Autofokus sowie leistungsstarker Software für präzise Messung und effiziente Berichterstellung.
StructureExpert Weld-12
Für hochpräzise Inspektionen von Laserschweißnähten und sehr kleinen Nähten; ideal für Laser- und Elektronenstrahlschweißen.
Hochauflösendes Sichtfeld von 7,7 mm bis 0,71 mm, Vergrößerung 20x bis 240x, Pixelgröße bis 0,34 μm. Kompakte Einheit mit integrierter LED-Beleuchtung, 3,3-MP-Digitalkamera mit motorisiertem Zoom und spezialisierter Software. Optionale koaxiale Beleuchtung für komplexe Prüfungen.
StructureExpert Weld – Technisches Datenblatt
StructureExpert Weld – Technisches Datenblatt
Die knappe, präzise Beschreibung vermittelt Ihnen einen direkten Überblick über die Möglichkeiten des Rockwell-Härteprüfgeräts und hilft Ihnen dabei, die für Sie beste Ausstattung zu finden.Kapazitäts- und Leistungsangaben• Abmessungen und Gewicht• Elektrische Daten• Geräuschpegel• Sicherheit
Broschüre zu StructureExpert Weld anfordern
Broschüre zu StructureExpert Weld anfordern
Prospekte enthalten eine komplette Einführung, aussagekräftige Abbildungen und eine Beschreibung der wichtigsten Funktionen, damit Sie Ihre endgültige Wahl für ein Rockwell-Härteprüfgerät auf einer fundierten Grundlage treffen können.• Erklärende Fotos• Beschreibung der wichtigsten Funktionen• Technisches Datenblatt
StructureExpert Weld ist das einzige Komplettsystem, das speziell für die effiziente, präzise Schweißnahtkontrolle entwickelt wurde. Das einmalige inverse optische System eliminiert zusammen mit der automatischen Beleuchtung, Fokussierung und Kalibrierung zeitaufwendige manuelle Prozesse und Messfehler. So kann die Schweißnahtkontrolle verbessert werden, was Zeit, Geld und Ressourcen spart.
